bsp_IIC类 参考

IIC的基础实现方法 留下三个保护性接口需要实现,分别是控制时钟,控制数据,延时函数 更多...

#include <bsp_IIC.h>

类 bsp_IIC 继承关系图:

Public 成员函数
void	IIC_WriteOneByte (u8 id, u8 addr, u8 dat)
	使用总线发送一个字节数据 更多...
u8	IIC_ReadOneByte (u8 id, u8 addr)
	使用总线接收一个字节数据 更多...
void	IIC_Write (u8 id, u8 addr, u8 *dat, u32 len)
	使用总线发送定长数据 更多...
void	IIC_Read (u8 id, u8 addr, u8 *dat, u32 len)
	使用总线接收定长数据 更多...
void	IIC_Start (void)
	发送IIC开始信号 更多...
void	IIC_Stop (void)
	发送IIC停止信号 更多...
void	IIC_SendAck (u8 ackbit)
	发送IIC应答信号 更多...
u8	IIC_WaitAck (void)
	等待应答信号 更多...
void	IIC_SendByte (u8 byt)
	发送IIC一个字节信号 更多...
u8	IIC_RecByte (void)
	接收IIC一个字节信号 更多...

Protected 成员函数
virtual u8	IIC_SCK (u8 var)=0
	控制SCK管脚口 更多...
virtual u8	IIC_SDA (u8 var)=0
	控制SDA管脚口 更多...
virtual void	IIC_Delay (void)=0
	时序中的延时 在此处短暂延时 更多...

详细描述

IIC的基础实现方法 留下三个保护性接口需要实现,分别是控制时钟,控制数据,延时函数

在文件 bsp_IIC.h 第 56 行定义.

成员函数说明

IIC_Delay()

virtual void bsp_IIC::IIC_Delay ( void  )

protectedpure virtual

时序中的延时 在此处短暂延时

待办事项:

需要为其实现才可使用软件IIC

在 bsp_STM32_AT24C00 , 以及 bsp_IIC_STM32 内被实现.

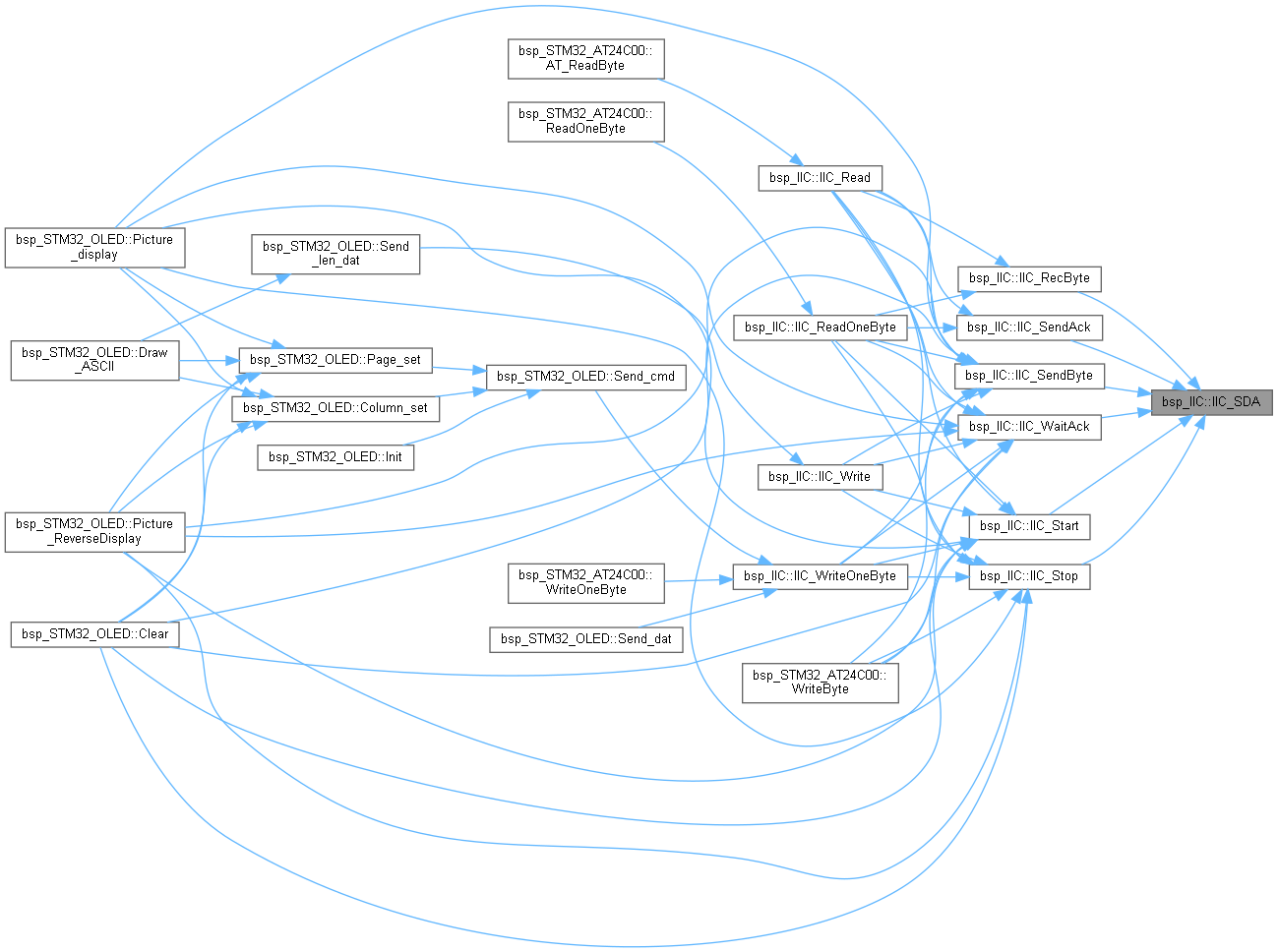

这是这个函数的调用关系图:

IIC_Read()

void bsp_IIC::IIC_Read	(	u8	id,
		u8	addr,
		u8 *	dat,
		u32	len
	)

使用总线接收定长数据

参数

id	接收的器件地址,如0x68(MPU6050)
addr	需要接收的寄存器地址起始
dat	改写的数据指针
len	数据数目

返回

无返回值

在文件 bsp_IIC.cpp 第 198 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_ReadOneByte()

u8 bsp_IIC::IIC_ReadOneByte	(	u8	id,
		u8	addr
	)

使用总线接收一个字节数据

参数

id	接收的器件地址,如0x68(MPU6050)
addr	需要获取数据的寄存器地址

返回

返回该寄存器内的数据

在文件 bsp_IIC.cpp 第 153 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_RecByte()

u8 bsp_IIC::IIC_RecByte

(

void

)

接收IIC一个字节信号

返回

接收到的一个字节信号

在文件 bsp_IIC.cpp 第 114 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_SCK()

virtual u8 bsp_IIC::IIC_SCK ( u8  var )

protectedpure virtual

控制SCK管脚口

参数

var	此处有三个状态,IIC_SET置位管脚,IIC_RESET复位管脚

返回

当var为IIC_READ时返回管脚状态

待办事项:

需要为其实现才可使用软件IIC

在 bsp_IIC_STM32 内被实现.

这是这个函数的调用关系图:

IIC_SDA()

virtual u8 bsp_IIC::IIC_SDA ( u8  var )

protectedpure virtual

控制SDA管脚口

参数

var	此处有三个状态,IIC_SET置位管脚,IIC_RESET复位管脚

返回

当var为IIC_READ时返回管脚状态

待办事项:

需要为其实现才可使用软件IIC

在 bsp_IIC_STM32 内被实现.

这是这个函数的调用关系图:

IIC_SendAck()

void bsp_IIC::IIC_SendAck

(

u8

ackbit

)

发送IIC应答信号

参数

ackbit

0为应答,1位非应答

在文件 bsp_IIC.cpp 第 71 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_SendByte()

void bsp_IIC::IIC_SendByte

(

u8

byt

)

发送IIC一个字节信号

参数

byt

发送的字节

在文件 bsp_IIC.cpp 第 98 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_Start()

void bsp_IIC::IIC_Start

(

void

)

发送IIC开始信号

在文件 bsp_IIC.cpp 第 47 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_Stop()

void bsp_IIC::IIC_Stop

(

void

)

发送IIC停止信号

在文件 bsp_IIC.cpp 第 59 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_WaitAck()

u8 bsp_IIC::IIC_WaitAck

(

void

)

等待应答信号

返回

返回是否有回应

在文件 bsp_IIC.cpp 第 85 行定义.

函数调用图:

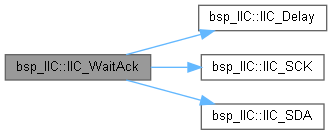

这是这个函数的调用关系图:

IIC_Write()

void bsp_IIC::IIC_Write	(	u8	id,
		u8	addr,
		u8 *	dat,
		u32	len
	)

使用总线发送定长数据

参数

id	发送的器件地址,如0x68(MPU6050)
addr	需要改写的寄存器地址起始
dat	改写的数据指针
len	数据数目

返回

无返回值

在文件 bsp_IIC.cpp 第 177 行定义.

函数调用图:

这是这个函数的调用关系图:

IIC_WriteOneByte()

void bsp_IIC::IIC_WriteOneByte	(	u8	id,
		u8	addr,
		u8	dat
	)

使用总线发送一个字节数据

参数

id	发送的器件地址,如0x68(MPU6050)
addr	需要改写的寄存器地址
dat	改写的数据

返回

无返回值

在文件 bsp_IIC.cpp 第 136 行定义.

函数调用图:

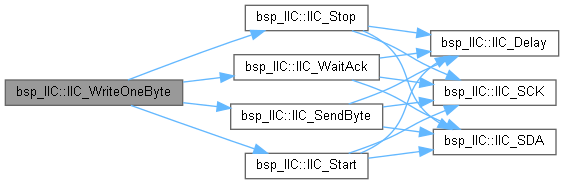

这是这个函数的调用关系图:

---

该类的文档由以下文件生成:

• D:/gitt/MicrochipFor32/bsp_Device/bsp_IIC.h
• D:/gitt/MicrochipFor32/bsp_Device/bsp_IIC.cpp
